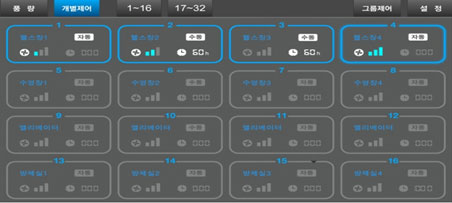

중앙제어기 한 대당 32대의 열회수형 환기장치 제어가 가능.전체제어/그룹제어 기능으로 중앙제어 가능.구분 |
사양 |
사용전원 |
단상 AC 220V 50/60Hz |
내부전원 |
5VDC, 1A |
사용환경 |
-10 ~ + 50도 40~80% |
CASE 재질 |
ABS (BLACK) |
SWITCH |
TOUCH PANEL |
Display LCD |
8" Wide TFT Color LCD |
COMMUNICATION |
RS485 serial port x 1 |
PCB SIZE |
145 X 100 X1.6T |
재질 |
FR4 양면 |
PC 중앙제어 시스템

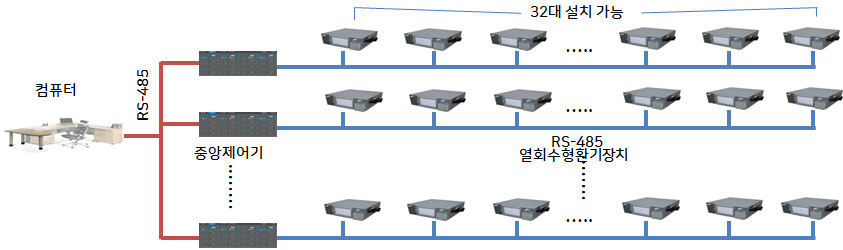

RS-485통신으로 위 그림과 같이 구성하면 컴퓨터로 약 1200대까지 개별 및 그룹, 전체 제어 가능.통신선로는 반드시 RS 485용 실드 케이블을 사용하여야 한다.
각 열회수형환기장치와 중앙제어장치를 통신선 결선 시 병렬 연결을 해야 하며,
통신선 에는 극성이 있으므로 A(+),B(-) 결선 시 주의해야 한다.
